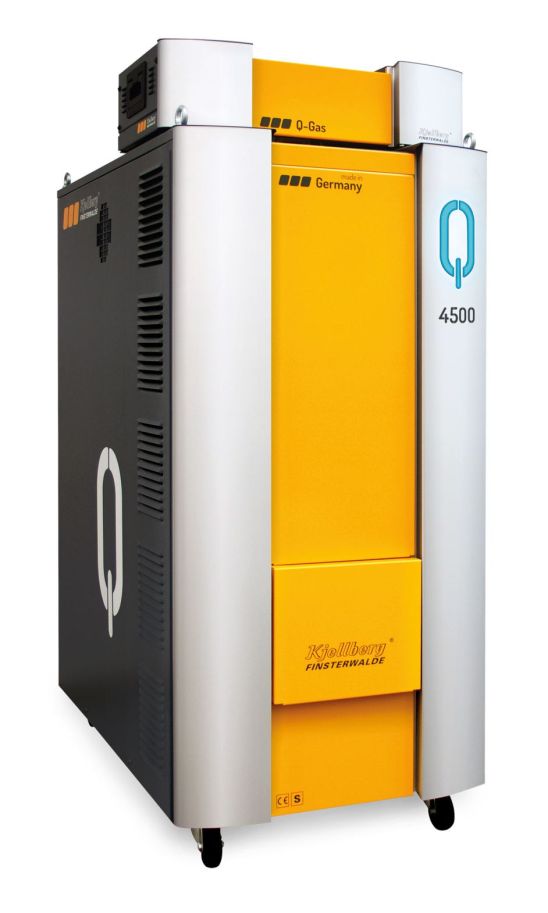

Q 4500
Q 4500 -plasmaleikkausjärjestelmä on Q-sarjan tehokkain malli. Se yhdistää erittäin tarkan plasmaleikkauksen ja merkinnän korkealla suorituskyvyllä jopa 450 A:n leikkausvirralla.
Järjestelmällä voidaan tehdä tarkkoja plasmaleikkauksia jopa 120 mm:n materiaalipaksuuksiin asti. Suuret leikkausnopeudet pienentävät kustannuksia ja parantavat tuotannon tehokkuutta.
Tämä plasmaleikkausjärjestelmien sukupolvi on tulosta Kjellbergin intensiivisestä tutkimus- ja kehitystyöstä yhtiön 100-vuotisen historian aikana. Uusi digitaalinen Q-plasmasarja asettaa tulevaisuuteen suuntaavia standardeja leikkauslaadulle, järjestelmien yhdistettävyydelle ja digitalisaatiolle.
Erityisesti kehitetty selainpohjainen Q-Desk-käyttöliittymä tarjoaa reaaliaikaista prosessitietoa ja tietoja kaikista järjestelmän komponenteista millä tahansa tavanomaisella päätelaitteella ja sijainnista riippumatta.
Käyttäjä saa kattavasti tietoa, jonka avulla erilaiset huolto- ja kunnossapitotehtävät voidaan suunnitella ja suorittaa järjestelmän ohjaamana.
| Tekniset tiedot: | ||
| Virtalähde: | Q 4500 | |
| Leikkausvirta (100% käyttöasteella*) | 20 – 450A | |
| Merkintävirta (100%käyttöasteella*) | 5 – 60A | |
| Q-Gas O2 | Q-Gas | |
| Leikkausalue rakenneteräs: | ||
| Suositeltu | 0,5 – 70mm | 0,5 – 70mm |
| Max | 120mm | 120mm |
| Puhkaisu(**) | 50mm | 50mm |
| Leikkausalue ruostumaton teräs: | ||
| Max | 60mm | 120mm |
| Puhkaisu(**) | 30mm | 50mm |
| Leikkausalue alumiini: | ||
| Max | 60mm | 120mm |
| Puhkaisu(**) | 40mm | 60mm |
| Mitat: | 1150 x 695 x 1460 mm | |
| Paino: | 354kg | |
| Hidas sulake: | 180A | |
| Suurin liitäntäteho: | 109kVA | |
| Suojausluokka: | IP 21S | |
| Verkkojännitteet: | 380 – 400 V, 50/60 Hz 415 – 440 V, 50/60 Hz 440 – 480 V, 50/60 Hz |
* = Ympäristön lämpötila: 40°C.
** = Puhkaisukyvyn parantaminen ProPierce-teknologian avulla yhdessä Q-Gas-järjestelmän kanssa.
